在工業接線與設備防護應用中，穿墻式接口的密封可靠性與安裝適應性常是關鍵挑戰。為此，WAIN推出W系列穿墻連接器外殼，針對控制柜、設備箱體的進出線密封需求，提供結構可靠、安裝靈活的標準解決方案。
1

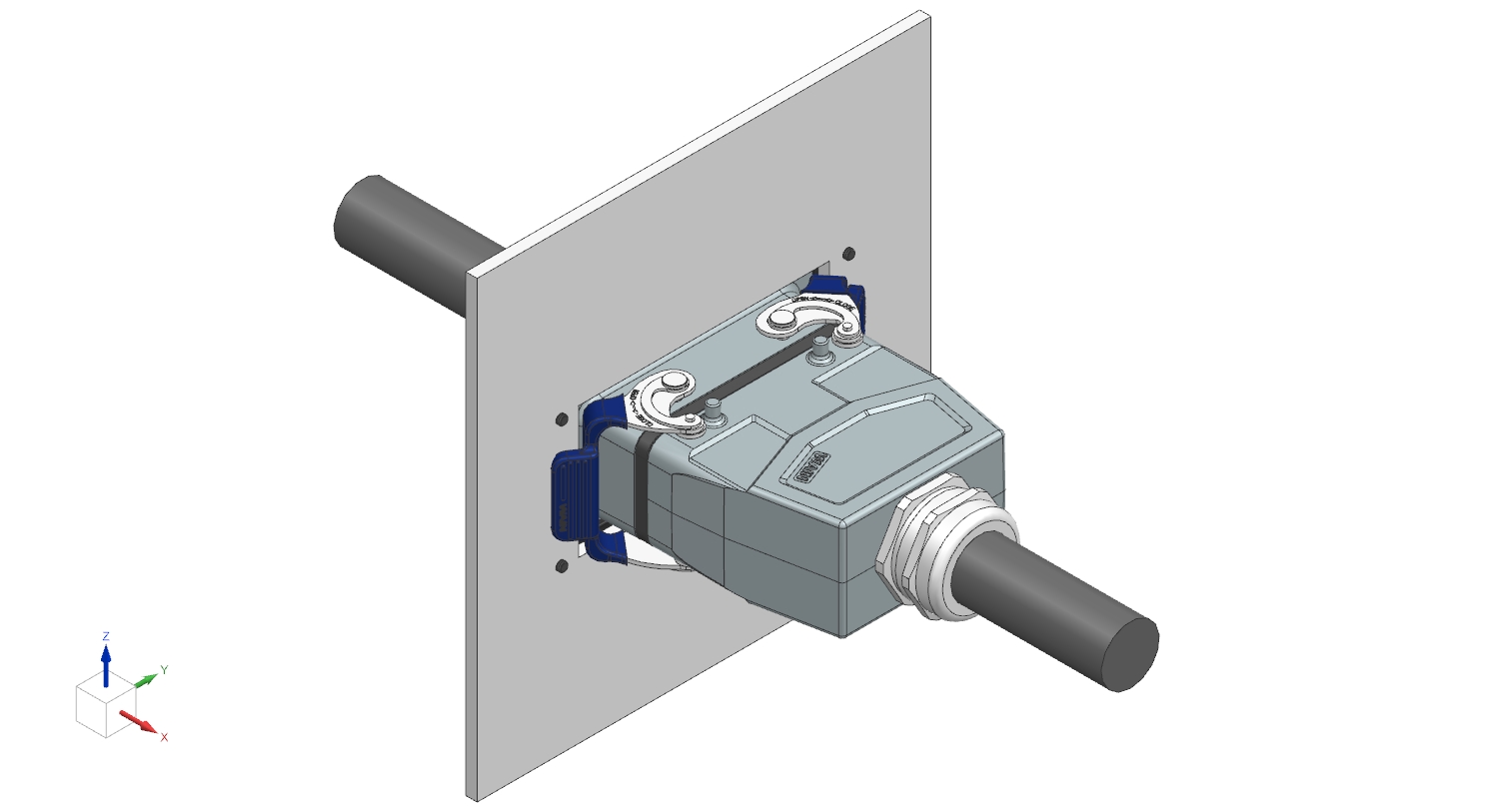

設計特點：延伸結構實現內外雙重防護
W系列采用縱向延伸的穿墻式設計，外殼部分伸入柜體內部，末端可安裝電纜接頭（格蘭頭）。該結構使得柜體外側與內側均能實現相同等級的密封與防護，避免內部暴露于凝露、灰塵、水汽或機械干擾，提升連接點在全生命周期內的穩定性。
2

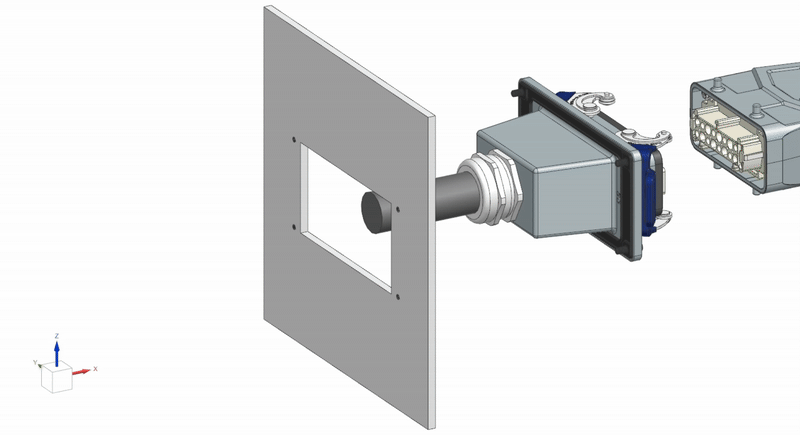

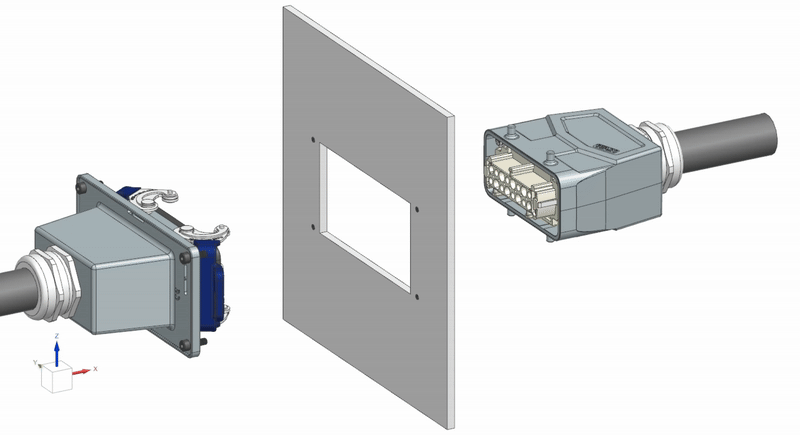

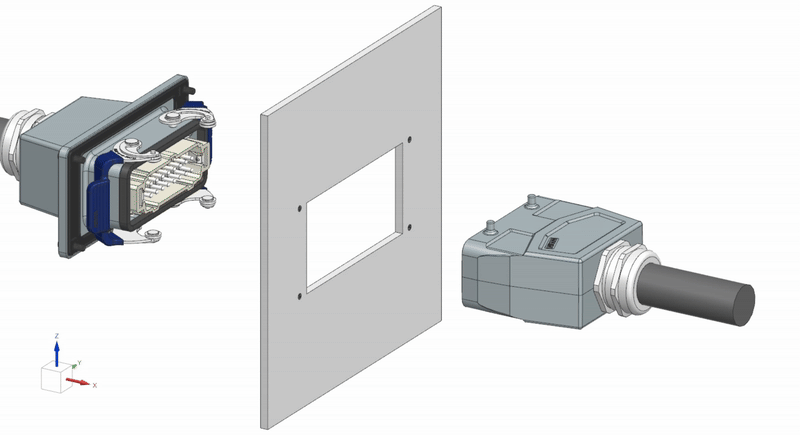

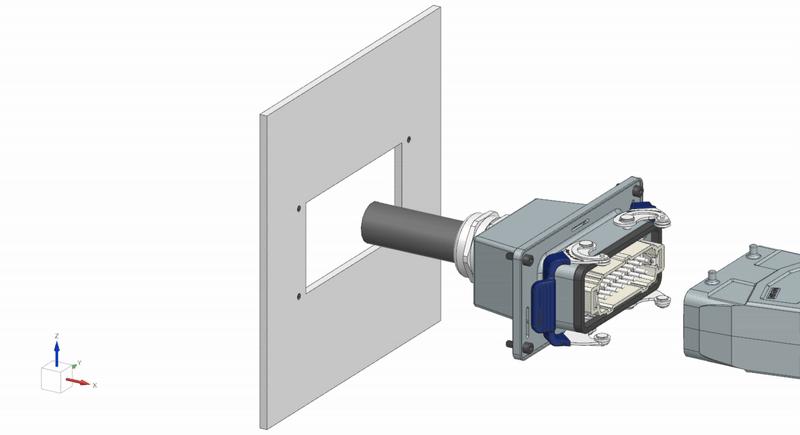

前后雙向安裝，適應不同裝配工況
W系列穿墻連接器外殼主體正反面結構一致，支持兩種安裝方式：
● 前面板安裝（從柜外向內固定）
用戶可根據柜體結構、接線方向及操作空間，選擇最便捷的安裝方向，無需因結構限制改變布線方案，提升裝配適應性。
3

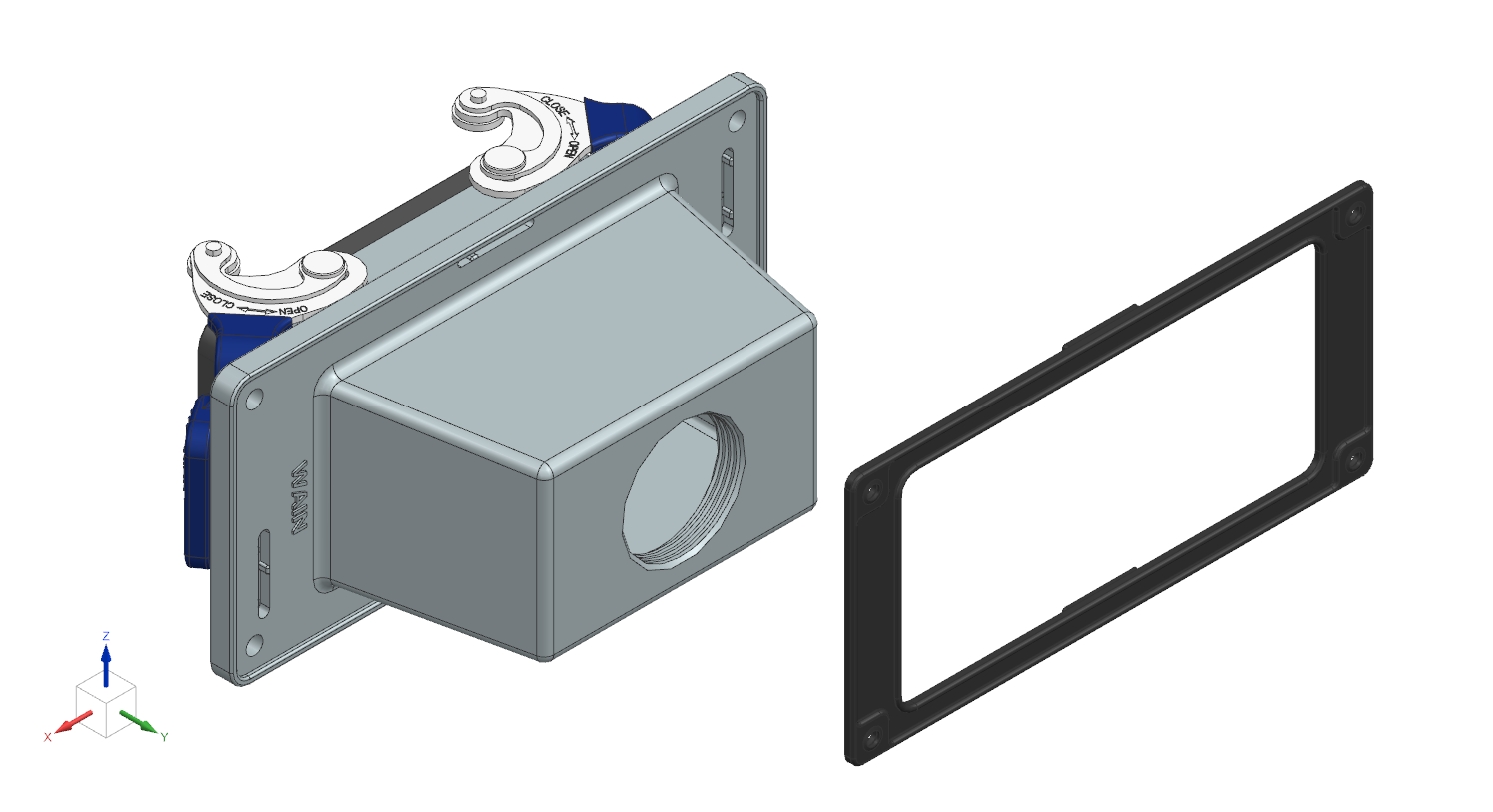

密封墊固定方式：免膠粘、可拆卸、可復用
密封墊通過卡扣式幾何結構與外殼主體固定，無需使用膠粘劑。優勢包括：
♦ 安裝過程中密封墊不易脫落或偏移
♦ 可徒手無損拆卸，便于重復安裝或更換
♦ 密封墊雙面均可使用，支持前后安裝方向互換
該設計兼顧了裝配效率與維護便利，適用于需調試、更換或擴展的現場應用。
4

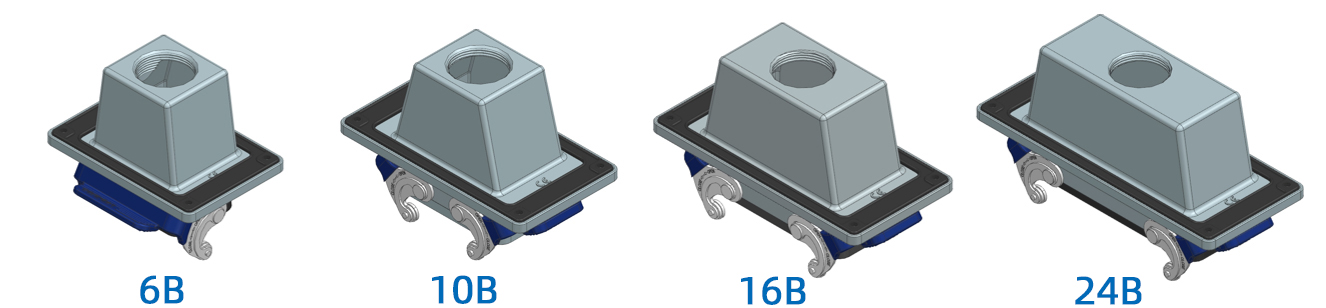

型號與規格覆蓋常用接線需求
W系列穿墻連接器外殼提供多種型號可選，包括6B、10B、16B及24B等規格，以適應不同的線纜數量與線徑要求。用戶可根據實際使用的電纜數量、線徑大小及插芯規格，選擇相應的外殼型號與螺紋接口。
5
技術參數
材料：鑄鋁
顏色：灰色
聯鎖元件：金屬彈性壓合
密封元件：NBR
適用溫度范圍：-40℃~+125℃
阻燃等級：V0
防護等級：IP67
6

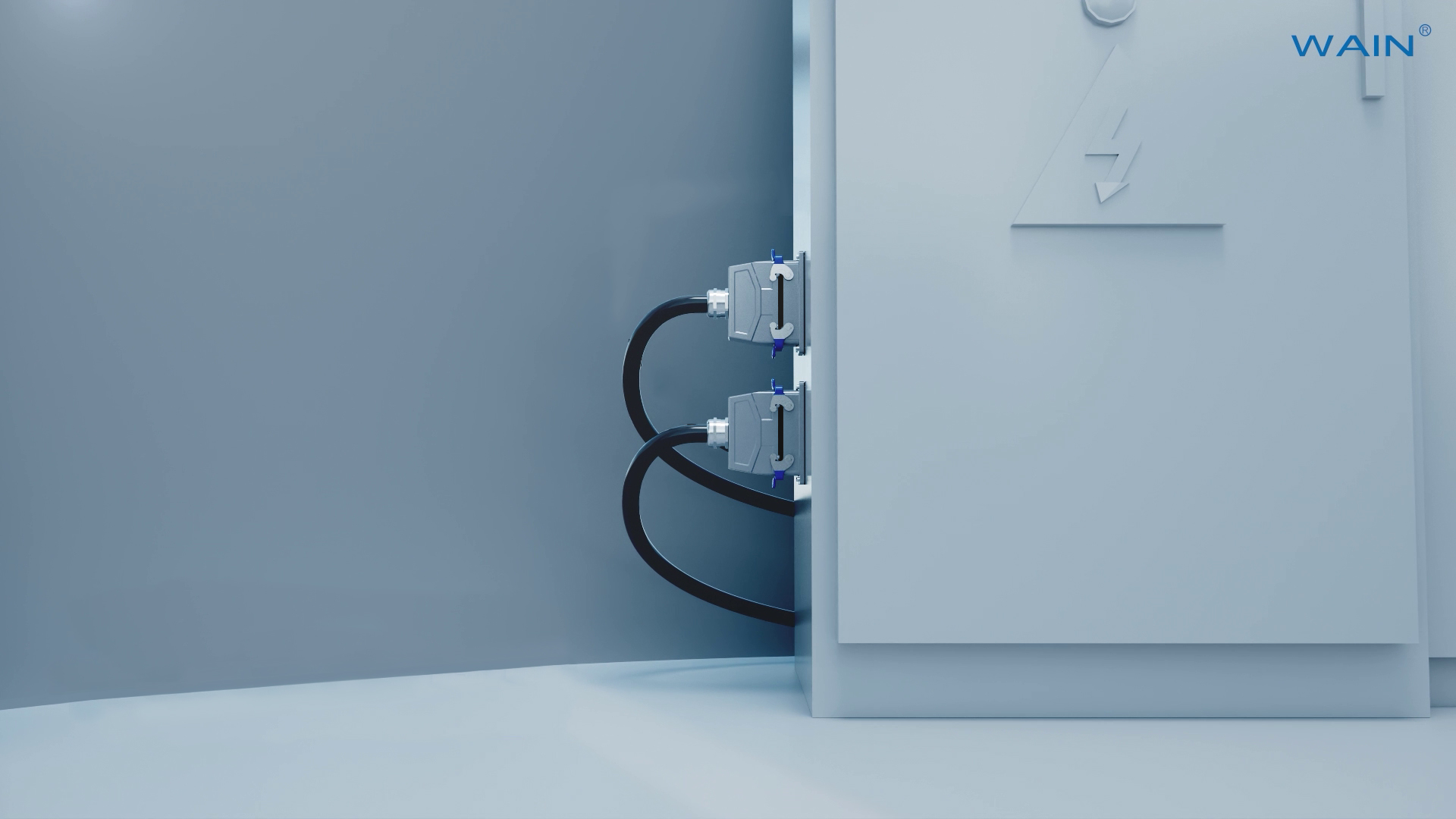

典型應用場景
√ 工業控制柜、配電箱進出線密封
√ 戶外機柜、通信基站防水防塵接口
√ 設備柜內外連接隔離防護
√ 新能源汽車充電設備、光伏接線箱
